硬密封蝶閥硬密封蝶閥的方案流程

根據不同用戶的需求，有些需要將硬密封蝶閥變成軟密封蝶閥的情況。此次我們舉例一種改造方案。

原硬密封蝶閥改造成閥體為硬密封幅，蝶板為橡膠軟密封幅的改造方案內容如下：

　　1)閥門返廠。

　　2)閥門解體，(若 軸銷或閥軸與蝶板銹死無法投出，只能用Z35/50以上搖臂鉆鉆出錐銷;及用等離子切割機，將兩端閥軸切斷。然后用鏜床將軸孔中的殘余閥軸清除。重新制造閥軸及軸銷)3)清洗、檢查、測繪、改造部分重新設計。

　　4)用立車對原有閥體密封圈進行切削清除，重新劃線、焊接并加工，。更換新的閥體密封圈5)車削去除蝶板原有的密封輻部分，初加工制造蝶板密封圈座，6)焊接閥體不銹鋼密封圈，蝶板劃線加工。

　　6）焊接閥體不銹鋼密封圈，蝶板劃線加工。

　　7)、更換閥門軸承

　　8)加工蝶板密封圈壓板及其它改造需要的零部件。修復蝶閥其它損壞的零部件。

　　9)定制并安裝蝶板密封圈(初定材質NBR)

　　10)驅動裝置檢查清理;加潤滑脂。

　　打磨閥體表面，做防腐處理;

　　11)整體裝配、整體調試、帶負荷做開關及密封性能試驗。(達到新產品出廠水平)

　　12)整體外觀清理、噴漆。

　　13)簡易包裝，準備發貨。

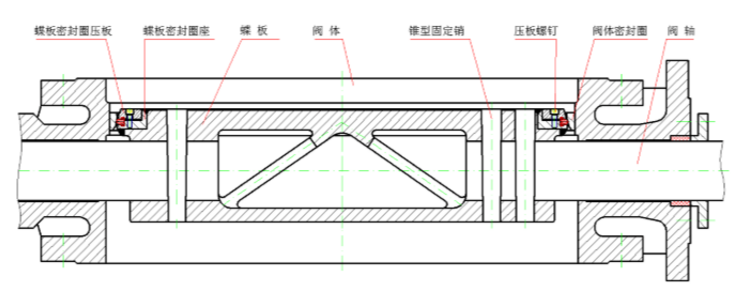

　　附圖:
